高清图像拼接处理器是配置灵活、运行稳定的高性能信号切换、分配及视频图像处理工作站，适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、家电销售等领域。产品集高清视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理技术于一身，具有强大的信号处理能力。采用大容量高速FPGA陈列式组合处理构架，无CPU和操作系统。，高性能全硬件架构板卡式设计，图像无延迟、无离散化、不丢帧、无失真，实现了图像的完美呈现。支持VGA、HDMI、IP、CVBS、等多种信号输入，单个输出通道最高支持分辨率1920×1080@60Hz，形成统一完整的拼接图像。

纯硬件架构，图像处理性能优异；

无任何压缩、解压处理，信号无失真；

陈列式组合处理构架，全硬件设计，无CPU和操作系统；

支持HDMI 、HDMI-4K 、DVI、SDI、VGA 、IP、CVBS输入；

HDMI输出单通道带宽高达3.2G，支持最高1920*1080@60Hz高清视频格式；

支持IPC支持h.265/H.264,网络解码72路1080P同步输出，输入不限采用灵活的板卡式设计；

支持矩阵切换功能，一路输入信号可无限切换到所有输出同步显示。

支持单屏幕开4个窗口，窗口可任意漫游、叠加、缩放，最大支持4层画面叠加；

支持字符叠加，支持欢迎词，断电自动记忆；

支持4K高清输入；（选配）

⭐支持输出分辨率自定义；

⭐支持拼接垂直同步显示

⭐音视频同步输出

⭐支持多个独立大屏一个软件集中控制

⭐支持输入点对点EDID管理，自定义分辨率，输出不变形不拉伸

采用灵活的板卡式设计，支持输入、输出板卡热插拔，安装便捷，操作简单，便于日常使用、维护；

设备箱体采用标准机箱设计，安装过程简便，布线便捷、美观，便于大规模设备的安装和部署；

支持电源冗余功能，系统更加稳定可靠；

支持RS232输入/环出、RJ45网络接口控制，可选WEB,IPAD手机控制，实现快速切换操作；

专用 控制软件，软件安装简便、功能丰富；

⭐采用恒温风扇控制，可以通过命令开关或则根据需要调整风扇转速达到现场要求。

稳定性高，可7×24小时的连续运行；

产品尺寸图：

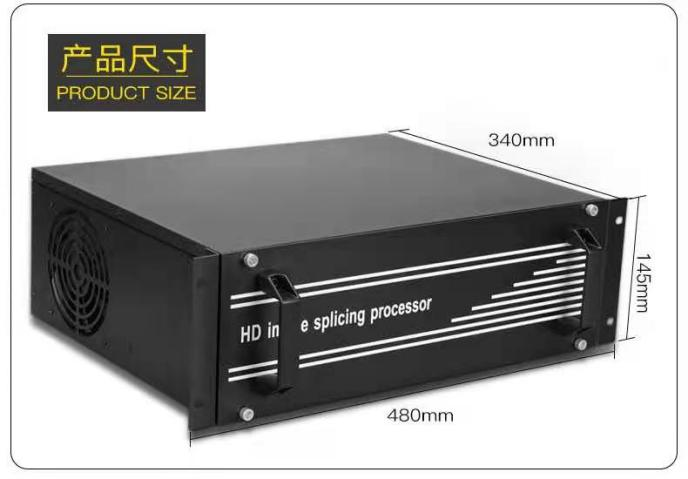

3U处理器尺寸（单机最大8进12出）

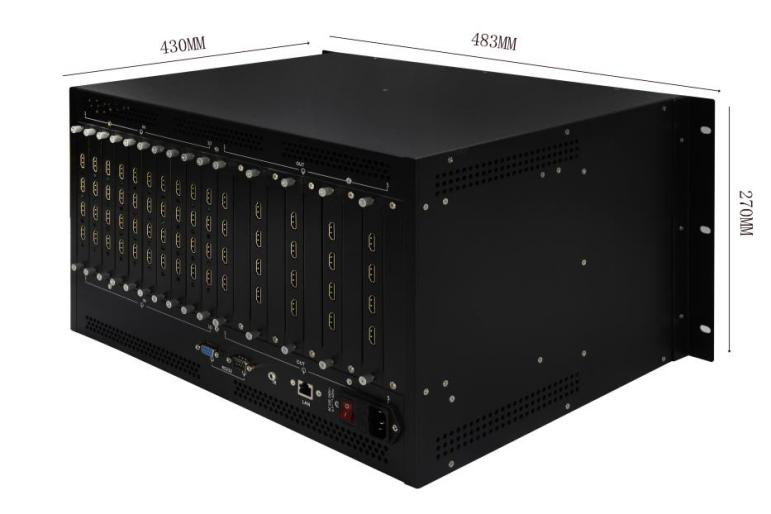

6U处理器尺寸（单机最大40进20出）

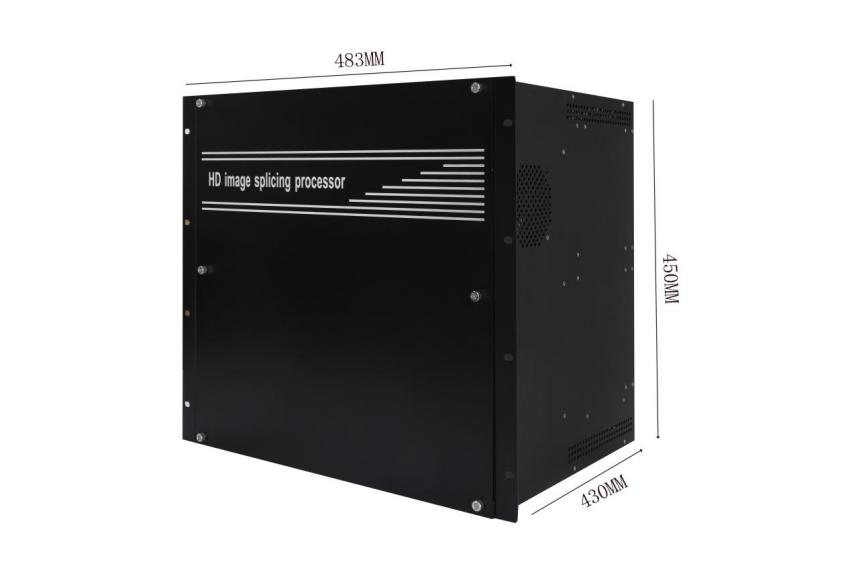

10U处理器尺寸图（单机最大40进40出）
